三相繼電保護測試儀

  TCDH-3040三相繼電保護測試儀概述:


  三相繼電保護測試儀采用高性能工控機,三相繼電保護測試儀面板帶有7寸高分辨力彩色TFT液晶顯示屏、使用新型ARM芯片,三相繼電保護測試儀裝置前面板設有多個USB口可方便地進行數據存取、數據通信和進行軟件升級等。

  三相繼電保護測試儀試驗的全過程及試驗結果均在顯示屏上顯示,三相微機繼電保護測試儀全套漢字化操作界面,清晰亮麗,直觀方便,操作簡單方便,極易掌握。


  TCDH-3040三相繼電保護測試儀技術參數及特點:

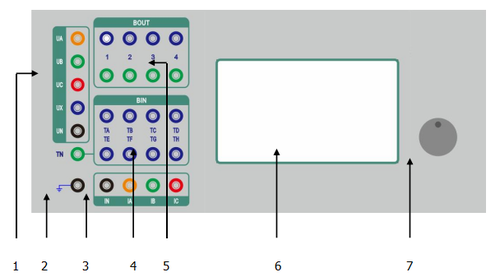

  繼電保護測試儀面板說明:




  1、電壓源輸出端口:UA、UB、UC、UX和共用中性點UN。

  2、機殼接地端口:在測試時應可靠接地,可以提高測試數據的準確性和測試的安全性。

  3、電流源輸出端口:IA、IB、IC和共用中性點IN。

  4、開關量輸入端口:TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入,兼容空接點與15V~250V有源接點,能自動識別有源接點的極性,TN為公共端。

  5、開關量輸出端口:4對空接點輸出。

  6、LCD顯示屏:7寸彩色液晶顯示屏。

  7、旋轉鼠標:試驗時需設定的所有數據及過程控制均由其完成。


  TCDH-3040三相繼電保護測試儀技術參數:


  1、交流電流源:


  三相共用中性點的電流源,電流上升下降時間<100μs

  最大輸出功率:300VA/相

  輸出準確度:

  0.1A~2A準確度±20mA

  2A~40A準確度±0.5%

  單相連續輸出時間:

  0.1A~5A輸出時間不限時

  5A~10A輸出時間≥60秒

  10A~20A輸出時間≥30秒

  20A~30A輸出時間≥3秒

  30A~40A輸出時間≥2秒

  分辨力:10mA


  2、交流電壓源:


  四相共用中性點的電壓源,電流上升下降時間<100μs

  最大輸出功率:≥75VA/相

  輸出準確度:

  1V~5V準確度±20mV

  5V~125V準確度±0.5%

  分辨力:10mV


  3、直流電流源:


  單相輸出范圍:-10A~+10A或0~20A

  最大輸出功率:200VA/相

  輸出準確度:

  ±0.1A~±2A準確度±20mA

  ±2A~±10A準確度±0.5%

  分辨力:10mA


  4、直流電壓源:


  直流電壓輸出范圍:-150V~+150V或0~300V

  最大輸出功率:≥100VA

  輸出準確度:

  ±1V~±5V準確度±20mV

  ±5V~±150V準確度±0.5%

  分辨力:10mV


  5、交流電壓、電流源角度:


  相角范圍:0°~360°

  準確度:±0.5°

  分辨力:0.1°


  6、交流電壓、電流源頻率:


  頻率范圍:10~1000Hz

  能疊加2~20次任意幅值的諧波及直流

  輸出準確度:

  10Hz~65Hz±0.01Hz

  65Hz~1000Hz±0.02Hz

  分辨力:0.001 Hz


  7、計時精度:


  1ms~1S±10ms

  1S~9999S±0.5%


  8、開入量:


  8路獨立開關接點輸入,自動識別有源接點的極性兼容空接點與15V~250V有源接點;


  9、開出量:


  4對可編程開關空接點輸出接點容量:250VDC,0.5A或250VAC,0.5A;


  10、同步性:


  電壓電流同步性≤50μS


  11、供電電源:

  交流輸入電壓:

  額定值:220V±10%

  基準值:220V±2%

  交流供電頻率:

  額定值:50Hz±10%

  基準值:50Hz±2%


  12、使用環境:


  環境溫度:-10℃~+40℃

  相對濕度:≤90%

  大氣壓強:80~110kPa


  13、機箱尺寸與重量:


  箱體尺寸(長×寬×高):420mm×190mm×470mm

  重量:20千克


  售后服務:


  三相繼電保護測試儀自購買之日起1年內,屬三相繼電保護測試儀質量問題免費包修或包換。終身提供保修和技術服務。如發現三相繼電保護測試儀有不正常情況或故障請與本公司及時聯系,以便為您安排最便捷的處理方案。
